Online и Art-net контроллеры

Online и прочие контроллеры с возможностью управления по TCP/IP сети применяются обычно в больших проектах, либо в проектах где необходимо Online управление с ПК либо трансляция видео сигнала с ПК.
Принцип работы заключается с том, что в качестве ведущего Мастер контроллера выступает либо ПК , либо специальный Master контроллер, в который установлена SD карта с программой написанной в ПО для контроллеров с SD картой, а далее по средством сетевого кабеля, оптоволоконного либо wi-fi подключения, подключены исполняющие Slave контроллеры, к которым уже непосредственно подключены светодиодные пиксели.

При работе в Online режиме, управление осуществляется через ПО производителя контроллера ( например LED Studio) или если ведомые контроллеры поддерживают Art-Net протокол,, ими можно управлять посредством сторонних программ типа Madrix и прочих.

Основные схемы подключения TCP/IP контроллеров:

1. К Master контроллеру подключены Slave контроллеры посредством сетевого кабеля в одну линию. Шоу воспроизводится с SD карты в Master контроллере.

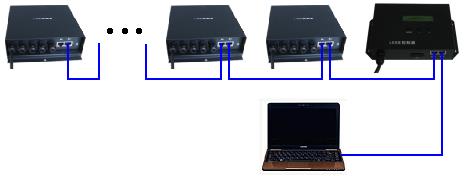

2.  К Master контроллеру подключены Slave контроллеры посредством сетевого кабеля в одну линию. Сам Master подключен к ПК сетевым кабелем. При включении ПО на ПК, на Slave контроллеры будет подаваться контент с ПК, при отключении ПО, начнет воспроизводиться контент с SD карты в Master контроллере.

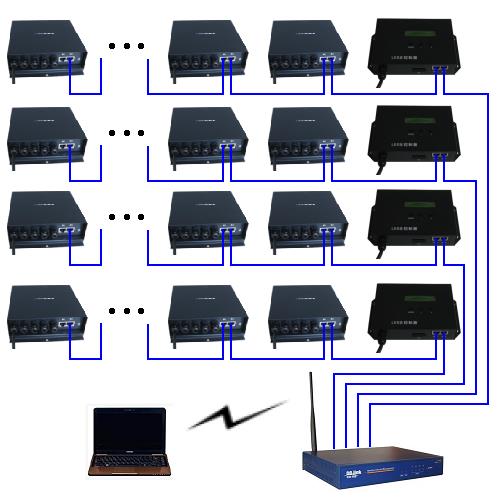

3. Несколько Master контроллеров, со своими Slave подключено к wi-fi роутеру, а ПК подключен к ним через WI-FI сеть.

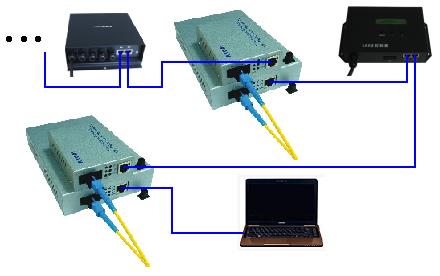

4. Использование оптоволоконного кабеля и медиаконвертеров для увеличения дистанции между Master и Slave контроллерами
