Smart Pixel SPH E30-MATT-RGB

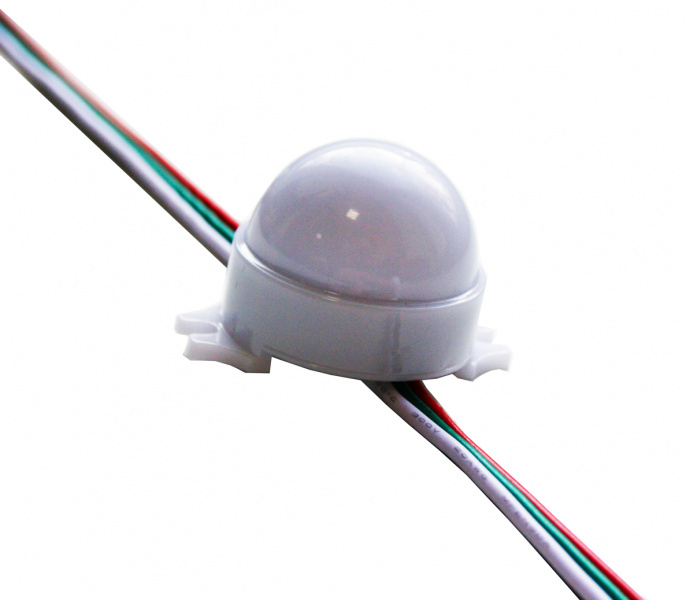

Светодиодный модуль Smart Pixel SPH E30-MATT-RGB
Данный светодиодный модуль широко применяется для уличного освещения,для рекламы, для наружного декорирования стен, коммерческой площади, мостов, живописных мест.
За счет степени защиты модуля по стандарту IP67 чаще используется для наружного освещения, в Москве к примеру чаще используются для рекламы и освещения коммерческой недвижимости.
Герметичный управляемый SPI RGB модуль. При подключении флеш-модулей учитывайте направление передачи сигнала, обозначенное стрелками на плате модуля
Цвет и назначение проводов SPH E30-MATT-RGB
- Красный: 12В
- Белый: GND
- Зеленый: DATA
Если у вас есть вопрос или нестандартное ТЗ - мы поможем решить и разработать проект освещения индивидуально.
Особенности
Чтобы падение напряжения на проводах не сказывалось на работе модулей, для каждой цепочки из 40 модулей необходимо использовать отдельный блок питания, либо подавать питание на каждую цепочку отдельным кабелем.
Сечение кабеля необходимо подбирать исходя из общей мощности подключаемой цепочки и длины кабеля. Если не выполнить данное условие, то, например, при питании цепочки из 100 модулей с одного конца цепочки, напряжение на другом конце может составить 6 В.
Характеристики светодиодного модуля Smart Pixel SPH E30-MATT-RGB
- Артикул
- TDR-E30-MATT-RGB
- Модель
- Smart Pixel SPH-E30-MATT-RGB (12V,0.75W, IC1903, BGR)
- Цвет свечения
- RGB
- Тип светодиодов
- smd 5050, RGB, 3 светодиода
- Встроенный чип
- IC1903
- Напряжение питания
- 12 В
- Угол освещения
- 180°
- Длина проводов между модулями
- 120 мм
- Сечение провода
- 0.5 мм2
- Количество модулей в цепочке
- 20 штук
- Температура окружающей среды
- -20...+50 °C
- Степень пыле-влагозащиты
- IP67
- Размер модуля
- Ø30xH25 мм (макс. размер 40 мм, включая два крепежных ушка)
